Introducción de producto
La parte de trabajo de la trituradora de mandíbulas es dos mandíbulas, una es una mandíbula fija (fija), la vertical (o el extremo superior está ligeramente inclinado) fija en la pared frontal del cuerpo, y la otra es la mandíbula móvil (en movimiento), la posición Inclinación, formando una cavidad de trituración grande y pequeña (cavidad de trabajo) con la mandíbula fija. Las mordazas móviles se corresponden periódicamente con las mordazas fijas, a veces separadas y otras cerradas. Cuando se separa, el material ingresa a la cámara de trituración y el producto terminado se descarga de la parte inferior; cuando está cerca, el material contenido entre las dos mordazas se tritura al doblarlo, doblarlo y dividirlo.

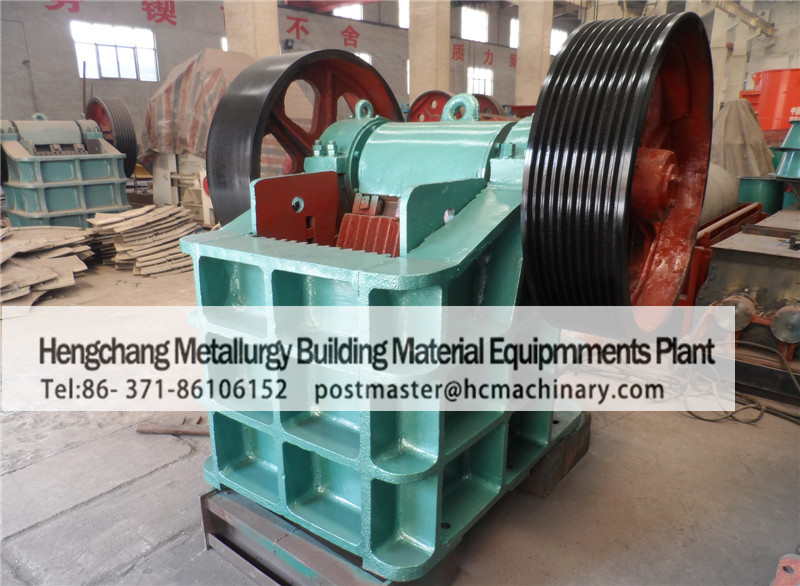

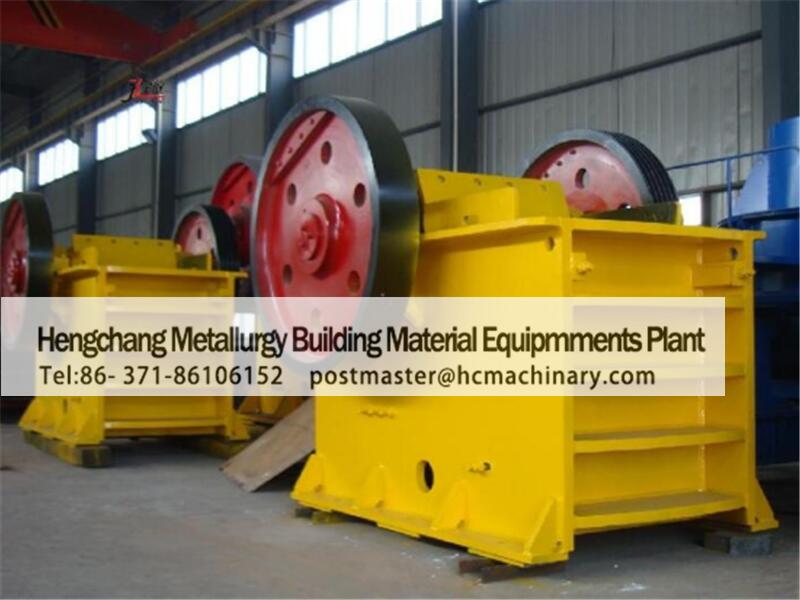

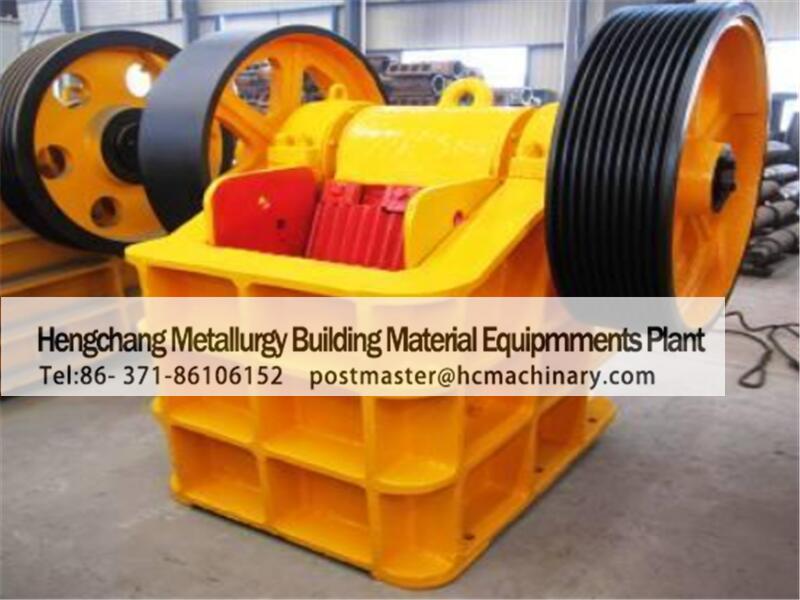

Trituradora de mandíbula
Ventajas del producto
1. Poco ruido y menos polvo.
2. La relación de trituración es grande y el tamaño del producto es uniforme.
3. Estructura simple, trabajo confiable y bajos costos operativos.
4. El sistema de lubricación es seguro y confiable, las partes son fáciles de reemplazar y el mantenimiento del equipo es simple.
5. La cámara de trituración es profunda y no hay zona muerta, lo que mejora la capacidad de alimentación y el rendimiento.
6, ahorro de energía del equipo: ahorro de energía de una sola máquina 15% ~ 30%, ahorro de energía del sistema más del doble.
7, el rango de ajuste de apertura de descarga es grande, para cumplir con los requisitos de diferentes usuarios.

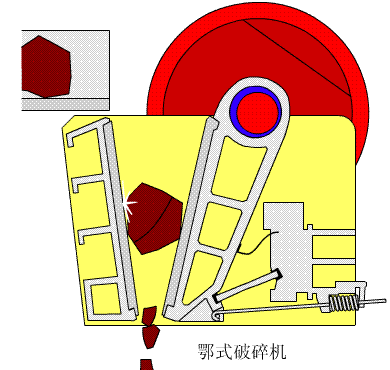

Principio de funcionamiento
El motor impulsa la correa y la polea, y mueve la mordaza móvil hacia arriba y hacia abajo a través del eje excéntrico. Cuando la mordaza móvil se eleva, el ángulo entre el soporte y la mordaza móvil se hace más grande, empujando así la mordaza móvil para acercarse a la mordaza fija, y al mismo tiempo, el material está presionado. Roto o picado para lograr el propósito de trituración, cuando el movimiento hacia abajo, el ángulo entre la placa de palanca y la mordaza móvil se hace más pequeño, y la mordaza móvil se separa de la mordaza fija por la acción de la barra de acoplamiento y el resorte, y el material roto se rompe de la cámara de trituración. La boca inferior se descarga. A medida que el motor gira continuamente, el movimiento del ciclo de maniobra de trituración aplasta y excreta el material para lograr la producción en masa.
Parámetros técnicos
型号 | 进料口尺寸 | 最大进料 | 排料范围 | 处理量 | 功率 | 外形尺寸 |
PE-150×250 | 150×250 | 125 | 10-40 | 1-5 | 5.5 | 758×758×794 |
PE-250×450 | 250×450 | 210 | 20-60 | 5-20 | 15 | 1500×1400×900 |
PE-250×750 | 250×750 | 210 | 15-70 | 15-30 | 22 | 1400×1300×1350 |
PE-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 30 | 1600×2000×1500 |
PE-250×1200 | 250×1200 | 210 | 25-60 | 20-60 | 37 | 1900×2200×1500 |
PE-300×1300 | 300×1300 | 260 | 30-90 | 30-70 | 55 | 1800×2300×1700 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-65 | 30 | 1700×1800×1600 |
PE-500×750 | 500×750 | 425 | 50-100 | 50-100 | 55 | 1890×1940×1870 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-120 | 55 | 2395×1843×2230 |
PE-750×1060 | 750-1060 | 630 | 80-140 | 52-180 | 110 | 2275×2426×2840 |
PE-800×1060 | 800×1060 | 640 | 100-200 | 136-230 | 110 | 2500×2472×2840 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 140-260 | 110/132 | 3335×3182×3430 |
PE-1000×1200 | 1000×1200 | 850 | 195-265 | 315-342 | 110/132 | 3435×3182×3430 |
PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 160/220 | 4200×3732×4620 |
